一、主要特點

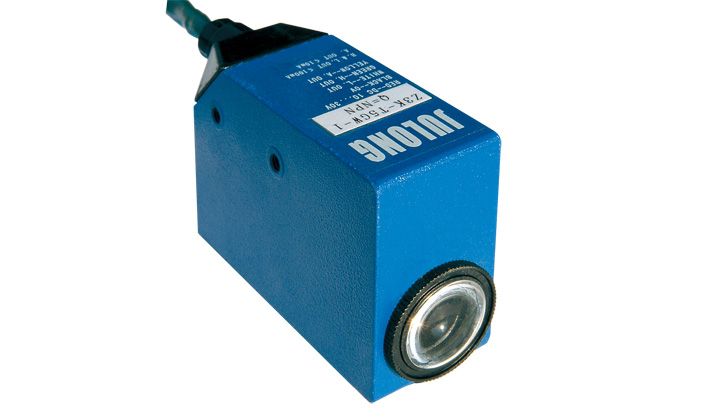

Z3K—T5系列標志檢測光電開關是通過其本身發出之光源掃描在被檢紙表面上。因表面顏色的不同而使反射回的光量不同，從而達到對顏色標記的識別。
先進的光路實際，配合高光學性能的光學鏡片，可承受較大的檢測范圍變化，對高反射系數紙面適應性更強
具有白、藍、綠、紅等多種光源可選，對分辨各顏色帶來方便。
超高響應速度，可滿足最快的檢測需要。
先進的內電路設計、抗各種電磁、雜光干擾性能優良、操作穩定、無誤動作。
具備靈敏度調節旋扭、手調有用螺絲刀調節兼?zhèn)洹?nbsp;
精密的外殼造型，使得檢測、安裝更方便。
二、產品型號
光源選擇：“R”表示紅色光源，“G”表示綠色光源，“B”表示藍色光源，“W”表示白色光源
光斑選擇：“1”表示原形光斑，“2”表示長條型光斑。
|
檢測方式
|
同軸反射式
|
|
檢測距離
|
12mm±3mm
|
|
供電電壓VS
|
DC10-30V±10% 波紋≤10%
|
|
消耗電流
|
45mA以下
|
|
光源色譜
|
紅、綠、藍、白可選
|
|
光 點
|
圓形 長條型可選
|
|
檢測角度
|
光線與被測物表面垂直 允許偏差±15°
|
|
響應時間
|
0.1-1ms
|
|
輸出方式
|
亮動 暗動均有
|
|
輸出指示
|
紅色LED
|
|
輸出電壓
|
高電平Vs-（≤1.5V） 低電平（≤1.2V）
|
|
帶載電流
|
100mA
|
|
模擬輸出
|
0-10mA
|
|
電路保護裝置
|
Vs電壓有反極性保護，輸出有短路保護。同時具有任意接錯線保護
|
|
靈敏度
|
單圈可調
|
|
抗環境光
|
白熾燈3000Lx 太陽光10000Lx
|
|
防護等級
|
LP67
|
|
環保溫度
|
操作-15℃—65℃ 保存-25℃—80℃
|
|
外殼材料
|
金屬
|
|
引出線
|
Φ6.0五芯護套屏蔽電纜 標準長2M
|
|
