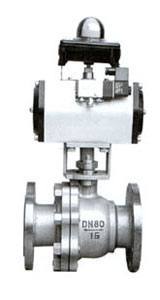

我公司生產的精小型氣動球閥是引進國外先進技術的基礎上進行特殊設計、精心制造的產品。與閥門定位器配套后可實現智能控制定位，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該產品按其密封性能分為金屬硬密封和軟密封。氣動執行機構又分為雙作用型和單作用型兩種。它具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點?？蓮V泛應用于石油、化工、輕紡、制藥、造紙等工業自動控制系統中作遠距離集中控制或就地控制。

形式：直通鑄造或鍛造閥、臺灣三片式球閥，超短型                    對夾式球閥

公稱通徑：15——300mm

公稱壓力：PN1.6、4.0、6.4MPa、31.5MPa

連接形式:法蘭按JB78-59 JB79-59

材料:HT200  ZG251 ZG1Cr18Ni9 WCB ZG0Cr17Ni12Mo2 襯制    聚四氟乙烯

上閥蓋:常溫型:-20℃～180℃

散熱型:180℃～450℃

低溫型：-70℃～80℃

       壓蓋形式:螺栓壓緊式

       填料:V形聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編制織填料，耐高溫碳纖維填料

主要技術參數

公稱通徑	不同開度下的Kv值
溫度℃	10	20	30	40	50	60	70	80	90
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（Kv）	20	38	74	110	170	218	383	560	890	1420	2025	3598	5675	8135
可調動作范圍	0～90º
允許壓差ΔP	小于公稱壓力PN1.6 MPa
泄漏量Q	按API598標準測試 無泄漏
環境溫度℃	-20～90℃
基本誤差	±2%帶定位器
回差	±2%帶定位器
死區	0.6%帶定位器
可調范圍	100：1

DN	L	H	D	D1	D2	b	Z-d1
15	130/130/140	249	95	65	45	14/16/16	4-Ø14
20	140/140/150	252	105	75	55	14/16/16	4-Ø14
25	150/150/165	265	115	85	65	14/16/16	4-Ø14
32	165/165/180	268	135	100	78	16/18/18	4-Ø14
40	180/180/200	295	145	110	85	16/18/18	4-Ø18
50	200/200/200	302	160	125	100	16/20/20	4-Ø18
65	220/220/250	392	180	145	120	18/22/22	4-Ø18
80	250/250/280	528	195	160	135	20/22/22	4-Ø18/8-Ø18/8-Ø18
100	280/280/320	543	215/230/230	180/190/190	155/160/160	20/24/24	8-Ø18
125	320/320/360	575	245/270/270	210/220/220	185/188/188	24/28/30	8-Ø18/8-Ø23/8-Ø23
150	360/360/400	614	280/300/300	295/310/320	210/218/218	2/28/30	8-Ø23/8-Ø25/8-Ø25
200	400/400/550	820	295/310/320	295/310/320	265/278/282	26/34/38	12-Ø23/12-Ø25/12-Ø30
